產品概述
YEH-SS150型污泥濃度(懸浮物)在線監測儀基于紅外散射光技術，通過分析散射光強度得出污泥濃度(懸浮物)值。該儀表配套分體式傳感器，防水等級IP68，適用于污水廠、自來水廠、水站、地表水和工業領域的污泥濃度監測。
工作原理
污泥濃度(懸浮物)監測儀采用紅外散射光技術。光源發出的紅外光在傳輸過程中經過被測樣品時會發生散射，其散射光強度與污泥濃度(懸浮物)成正比。智能懸浮物監測設備傳感器在90°方向設置散射光接收器，通過分析散射光強度得出污泥濃度值。
技術指標
- （1）工作電壓：AC 220V±10%、50/60Hz
- （2）彩色液晶屏幕
- （3）RS485通訊（modbus協議，9600，8，1，N）
- （4）4-20mA恒流變送輸出
- （5）高、低越限報警繼電器
- （6）儀表尺寸：140*140*120mm，開孔尺寸：137*137mm
- （7）重量：0.9Kg
- （8）防護等級：IP65
安裝調試
（1）儀表安裝
- 采用柜門嵌入式安裝(開孔尺寸137mm*137mm)或壁掛式安裝（自攻螺絲固定）。
- 安裝位置應清潔、干燥、通風良好、無震動，周圍無腐蝕性氣體。

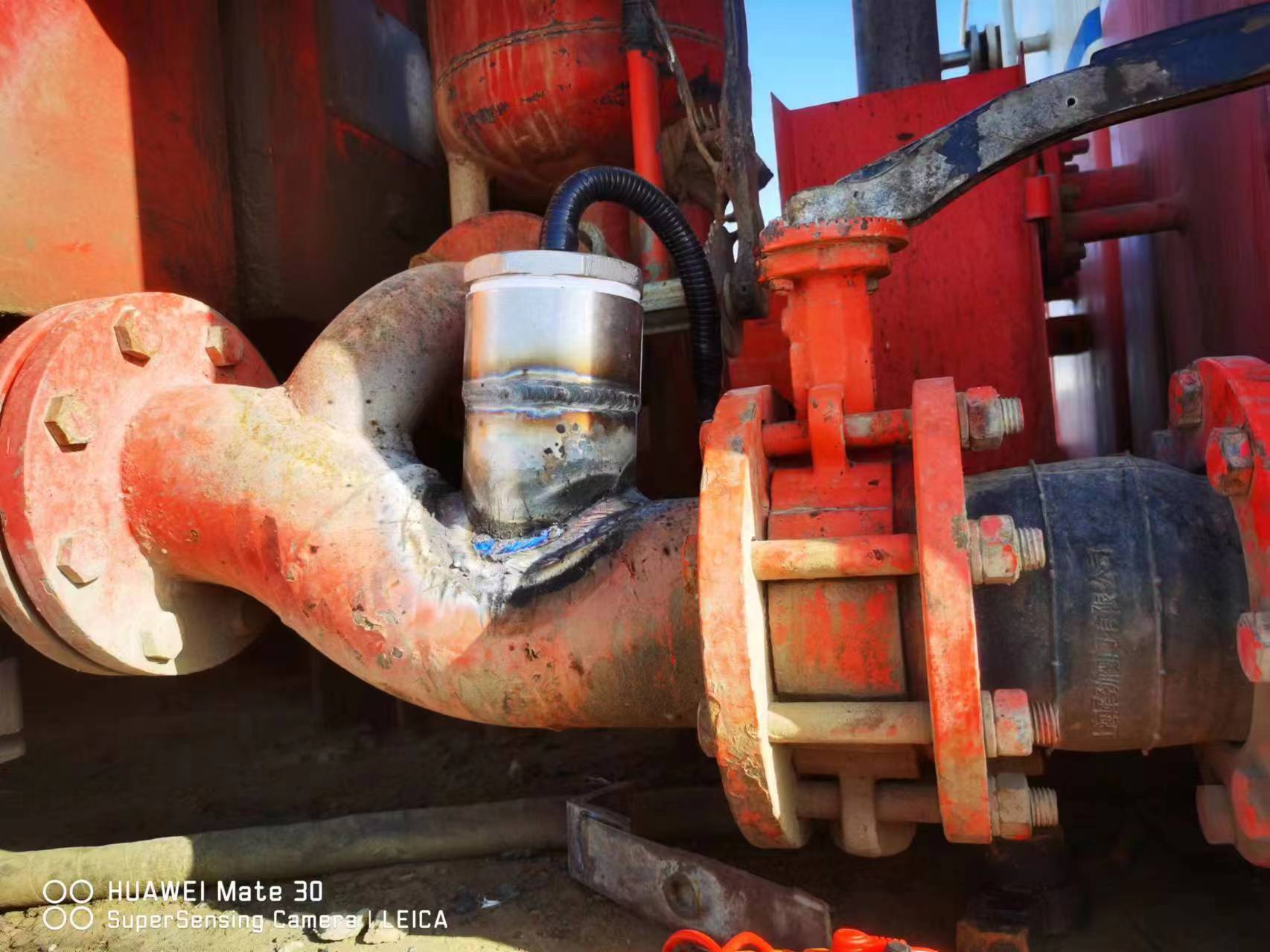

（2）探頭安裝
- 探頭采用6分管螺紋旋擰在安裝支架上。
- 擰緊時，一手握住探頭，另一手旋動安裝支架的管子，避免電纜線扭曲。
-
探頭底部應與池底和池壁的距離大于15cm，避免反射光干擾測量信號。
使用方法

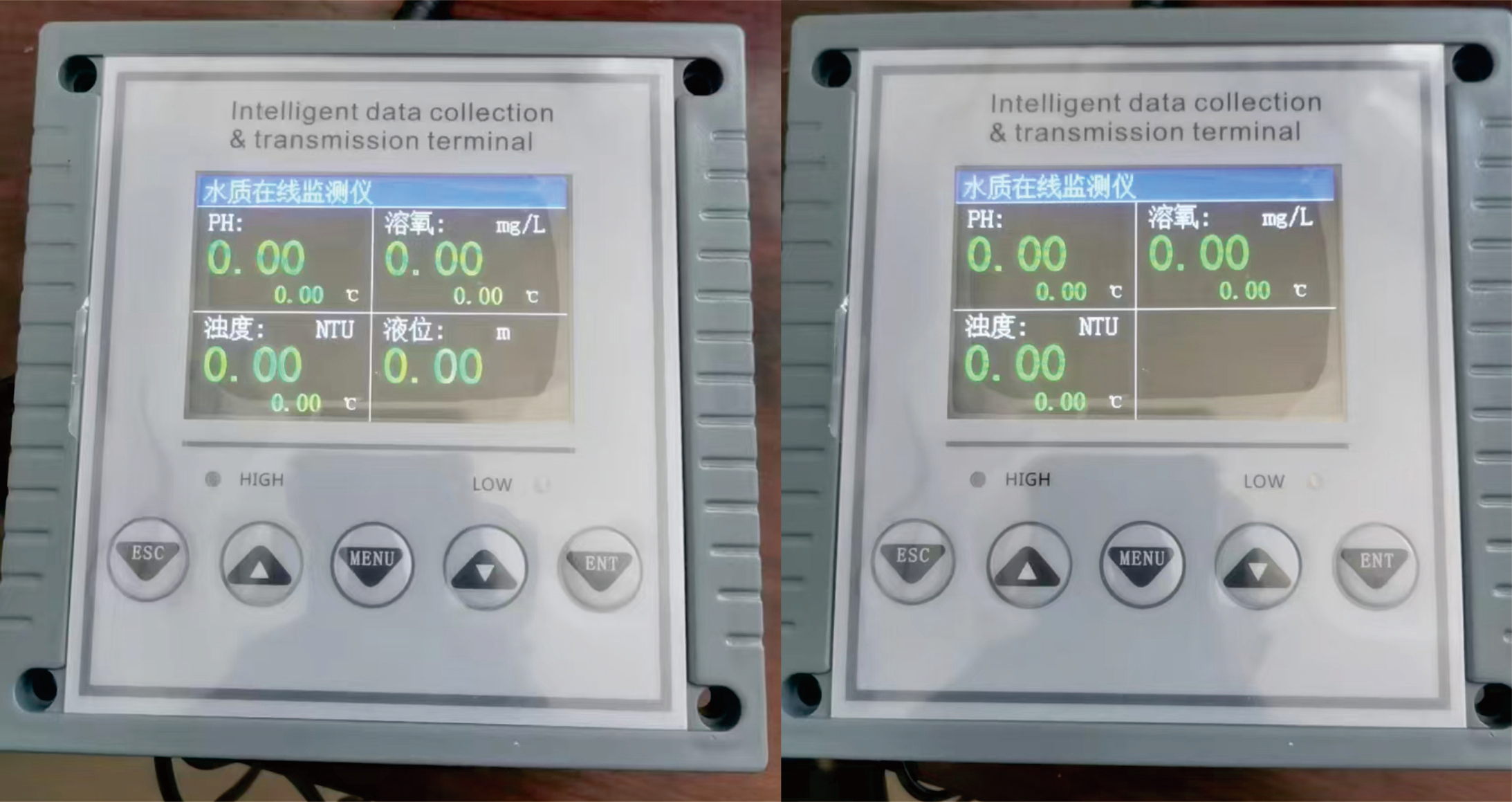

（1）顯示
- 將表頭220V電源接好，并接上傳感器探頭。
- 通電后即可顯示傳感器的數值。
（2）4-20mA輸出
- 在儀表設置菜單的“遠傳設置”里輸入4-20mA對應的量程值。
- 電流輸出端子將輸出對應的4-20mA變送電流。
（3）報警輸出
- 在儀表設置菜單的“DO輸出設置”里輸入高低越限報警值。
- 越限時報警端子閉合。
維護保養
為了獲得最佳測量效果，需要定期對儀表進行兩點標定，并對傳感器進行維護與保養。高精度污泥濃度計監測主要包含傳感器的清洗、檢查傳感器是否損壞等。檢查傳感器外觀，是否有破損，如有破損要及時聯系售后維修中心更換，防止因破損導致傳感器進水產生故障。
