超聲波物位計_超聲波液位計有什么組成_超聲波液位自動控制器

來源：燁立工控作者：小楊點擊數：次時間：2025-10-22

杭州燁立科技有限公司生產的超聲波液位自動控制器（超聲波物位計），超聲波液位報警系統主要適用于工業生產及日常生活供水系統中，如水池、污水池、油池，化工液體池等場合。能精確檢測并顯示水位高度，任意設定上下限水位，并能自動發出控制信號，指示電動閥作相應的開關動作。將水位控制在設定范圍內。

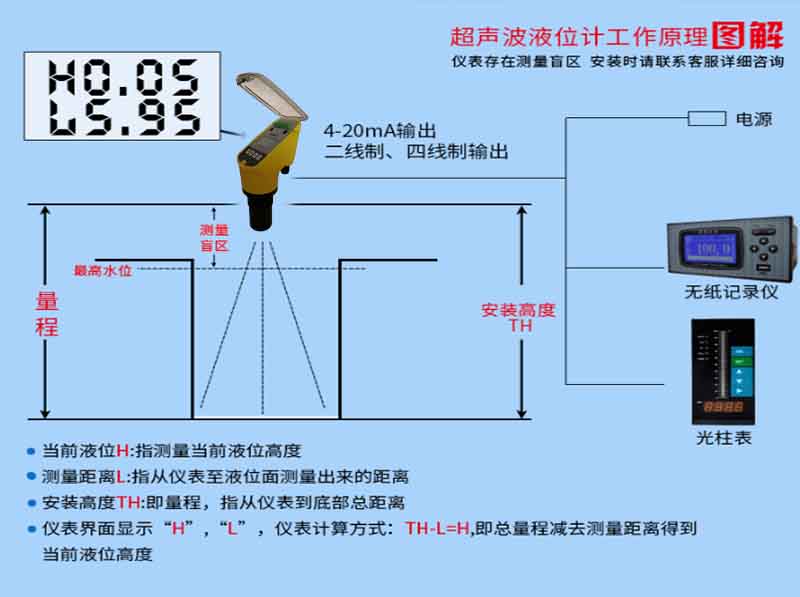

超聲波液位自動控制器系統框圖

Q：超聲波液位計有什么組成？
A：一種擁有智能的超聲波液位計，包括微處理器、超聲波探頭、功率幅值放大電路、脈沖產生電路、放大電路、濾波電路和A/D轉換電路，其特征在于，它還包括控制裝置和電磁閥，所述微處理器控制脈沖產生電路產生信號后，經過功率幅值放大電路和超聲波探頭連接，超聲波探頭發出回波信號經過放大電路、濾波電路、A/D轉換電路后和微處理器相連接，所述微處理器信號傳輸給控制裝置，所述控制裝置與電磁閥相連，所述電磁閥直接接入管路中。

超聲波物位計選型圖譜：

參數/儀表型號		YEH-KJ型一體式超聲波液位計	YEH7000X-T型分體式超聲波液位計	YEH-HK型一體式超聲波液位計
儀表圖片
制式		二/三/四線制
安裝方式		一體式/分體式
基本參數	最大測量范圍 (液體、流體）	50m
	最大測量范圍 (高溫、有水汽）	12m
	最大測量范圍 (顆?！?mm固體）	8m
	盲區	0.25 ?0.6m
	測量精度	±0.3%FS (標準條件*)
	分辨率	土 1mm
輸入	電源電壓	DC12 ?36V
	電流	>22mA
	紋波要求	小于±20mV
輸出	模擬信號	4?20mA/ 負載500Ω
	數字信號	無	HART	HART
材質	變送器	ABS工程塑料		壓鑄鋁合金
	探頭	防水ABS /耐腐蝕聚四氟乙烯
	法蘭	ABS螺母/聚四氟乙烯螺母/DN32碳鋼法蘭也可定制各種PVC、PP、聚四氟乙烯、碳鋼、不銹鋼法蘭
環境條件	環境溫度	-20°C ?+60°C 室外工作的儀表，	。溫度小于-20 °C，液晶顯示受到限制；如果受陽光直射，需加防紫外線的保護罩。
	防護等級	IP65	IP66	IP67
過程條件	過程溫度	-40°C?+100C，超過60C需要使用高溫探頭
	過程壓力	0.8?3bar 或0.08?0.3Mbar abs / 海拔3000 米以
產品特點		安裝簡單	防護性能好	防護等級高
		操作簡便	抗干擾能力強	外觀高檔
		性價比高	功能全面	抗干擾能力強
