液位測量廣泛應用于石油、化工、氣象等部門。超聲波水位計傳感器是眾多液位計中發展較快、應用較多的一種液位測量?jī)x表。利用超聲波測量液位是一種有效的非接觸式測量方法，可廣泛應用于各種需要測量的場合。近年來，隨著高速數字信號、計算機、微電子、傳感器等高新技術的應用與研究，超聲波液位儀的研究得到了長足發展。
超聲波水位計傳感器分類：
注：傳統的液位測量方法在很多場合已無法滿足人們的需求，由此很多先進的測量工具應運而生。按應用習慣將這些測量工具分為接觸式和非接觸式兩大類。
接觸式液位測量主要有：人工檢尺法、浮子測量裝置、伺服式液位計、電容式液位計和磁致伸縮式液位計等。它們共同的特點是感應元件與被測液體接觸，因此存在一定的磨損且容易被液體粘住或腐蝕。
非接觸式液位測量出現了：微波雷達液位計、射線液位計、激光液位計及超聲波液位儀等。它們共同的特點是感應元件與被測液體不接觸，測量?jī)x器不受被測介質的影響，這就大大解決了在粉塵多情況下，給人類引起的身體接觸傷害，腐蝕性質的液體對測量?jī)x器的腐蝕，觸點接觸不良造成的誤測情況。但前幾種方法由于技術難度大，成本高，一般用于軍事工業，而超聲波液位計由于其技術難度相對較低，且成本低廉，適用于民用推廣。所以現在所見到一些液位計基本上都是利用超聲波來測距的。雖然超聲波液位計電路多種多樣，甚至已有專用超聲波測距集成電路，但是有的電路復雜，技術難度大；有的調試?yán)щy；有的元件不易購買。本文介紹的超聲波液位傳感器電路，成本低廉，性能可靠，所用元件易購，電路實現容易，工作穩定可靠。利用超聲波測液位測量既迅速、方便、計算簡單、又易于做到實時控制，并且在測量精度方面能達到工業實用的要求。

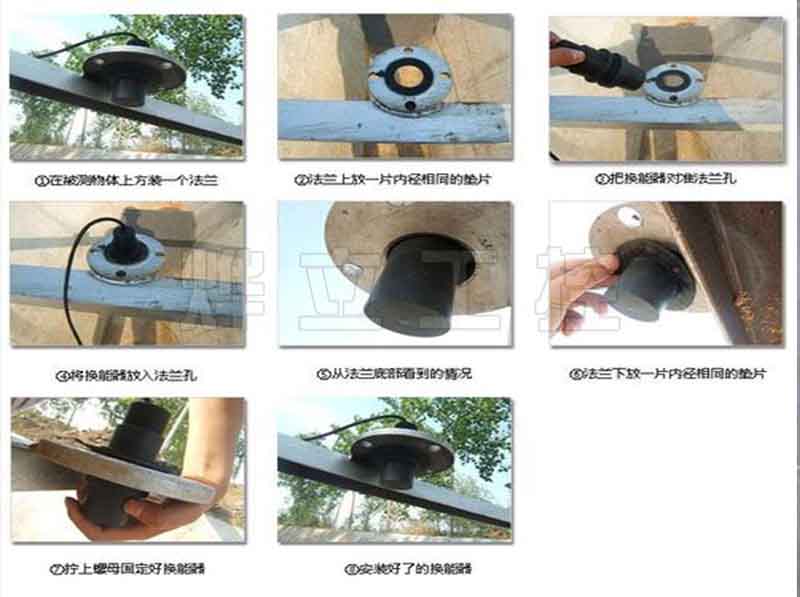

（超聲波液位計探頭筒法蘭安裝）
超聲波液位計探頭安裝位置設置：
超聲波波束通過探頭聚焦，脈沖波束的發射就好像手電筒的光束一樣，不同類型不同量程的探頭的發射角如下：
23.54°（0探頭），27.38°（12B探頭），23.96°（20C探頭）。在發射角內的任何物體，如：管道、容器支架和其他裝置，都會造成很強的虛假回波，特別是發射內距離超聲波液位計探頭zui近的幾米處，比如：距離探頭6米的虛假回波要比距離探頭18米的強9倍。
請注意：盡量使探頭的軸線垂直于介質表面，并且避免在波束角內有任何裝置，比如：管道和支架等。
