超聲波物位計_超聲波液位計三線制_超聲波液位控制
來源： 燁立工控作者： 小楊點擊數： 次時間：2025-10-22
超聲波物位計（液位計/料位計）包含多項自研的技術，擁有全新的信號處理技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便、讀數簡捷等特點，廣泛應用于石油、化工、水處理、水利、鋼鐵、煤礦、電力以及食品加工等行業，適用酸、堿、鹽、防腐、高溫、防爆等各種領域。超聲波液位控制器是首先實現現場顯示物位，然后實現控制室對現場生產過程控制這一技術的多功能超聲波液位控制器，可支持多個超聲波傳感器探頭通道輸入?？梢灾苯訉崿F(xiàn)控制和信號的變送輸出4-20mA和HART協議還有繼電器的輸出。另外還有與PC機通訊的RS485接口，令現場調試更加方便。當然還可以輸出另外一路4-20mA信號給上位機PLC或另一臺顯示儀表。
Q：三線制超聲波液位計與兩線制或者四線制有什么區別呢？
A：三線制超聲波液位計是電源24vDC兩根線，4-20mA兩根線，但是電源的負極和4-20mA的負極共用一根線，這樣就變成三根線了。
兩線制超聲波液位計其供電(24vDC)與信號輸出(4-20mA)共用一個回路，也就是僅使用兩條線即可，不足之處是發射功率相對略微微弱一些。
四線制超聲波液位計是電源24vDC兩根線，4-20mA兩根線。
注：超聲波液位計目前用得比較多的是兩線制的，三線制也用得比較多，主要是三線制的抗干擾能力要更好一些，三線制就是為了減小變送器的體積和重量、并提高抗干擾性能。

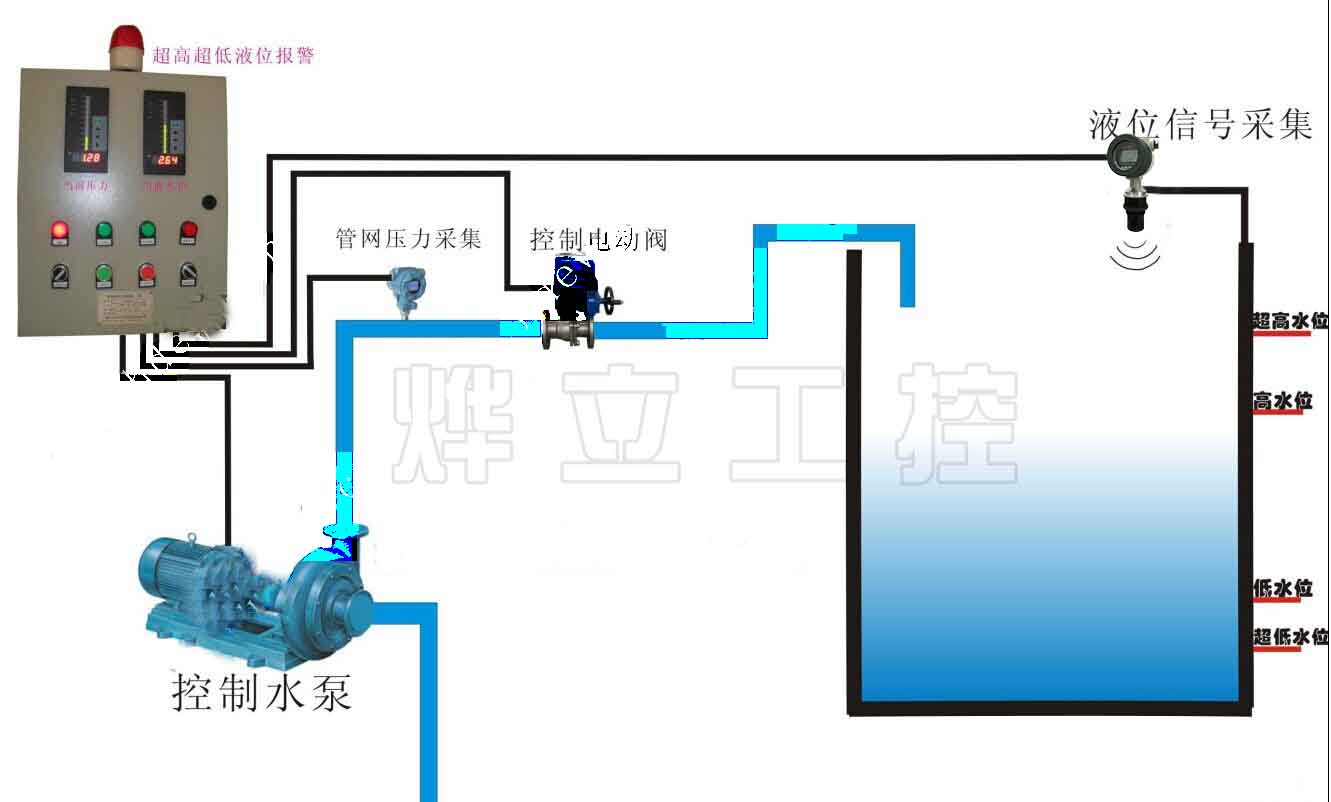

（超聲波液位控制系統：DCS報警控制柜+超聲波液位傳感器）

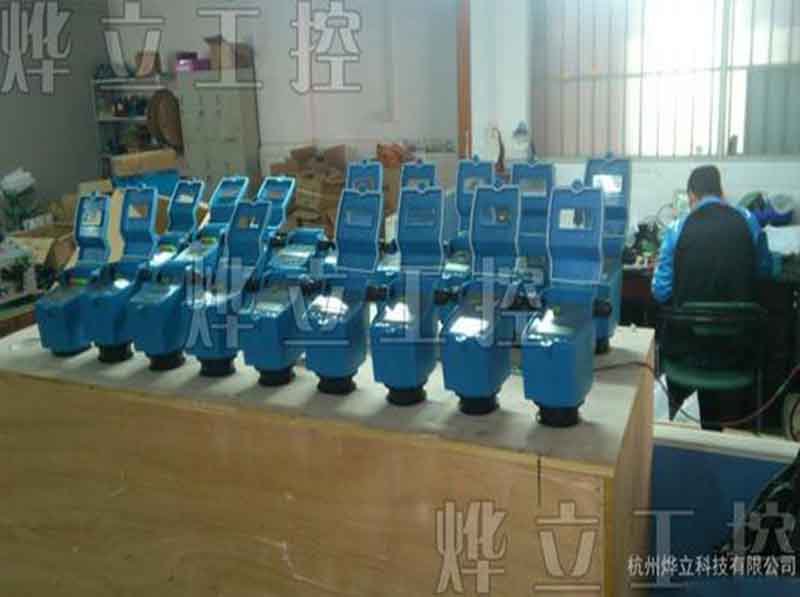

YEH-KJ型二/三/四線制超聲波物位計
杭州燁立科技有限公司YEH-KJ系列產品采用三線制或四線制技術，供電回路和信號輸出回路獨立。當采用直流24v供電時，可使用一根3芯電纜線，供電負端和信號輸出負端共用一根芯線；當采用交流220v供電時，或者當采用直流24v供電，要求供電回路與信號輸出回路完全隔離時，應選用YEH-KJ4X系列產品，使用一根4芯電纜線。
（1）YEH-KJ系列為普通型的三線制超聲波液位計，直流24v供電，DC4－20mA輸出。
（2）YEH-KJ2X系列為具有串行通信功能的三線制超聲波液位計，直流24v供電，DC4－20mA輸出，RS485通信輸出，通信協議包括MODBUS標準協議和HILEVEL簡易協議。
（3）YEH-KJ4X系列為多功能型的四線制超聲波液位計，直流或交流供電，具有DC4－20mA輸出，高低位開關量輸出。
